Je tekent een plattegrond. Je eendraadschema tekent zichzelf.
Zet je lichtpunten, schakelaars en stopcontacten op je plan. Het eendraadschema, het situatieplan en de kringenlijst rollen er automatisch uit, met de symbolen en de nummering van het AREI.
Veeg opzij om het blad te bekijken
De naam van de kring, zoals je hem in je plan gaf
De letter van de stroombaan, A tot H in dit plan
Automaat en kabelsectie, per kring uitgerekend
Hoofddifferentieel en de groep van 30 mA eronder

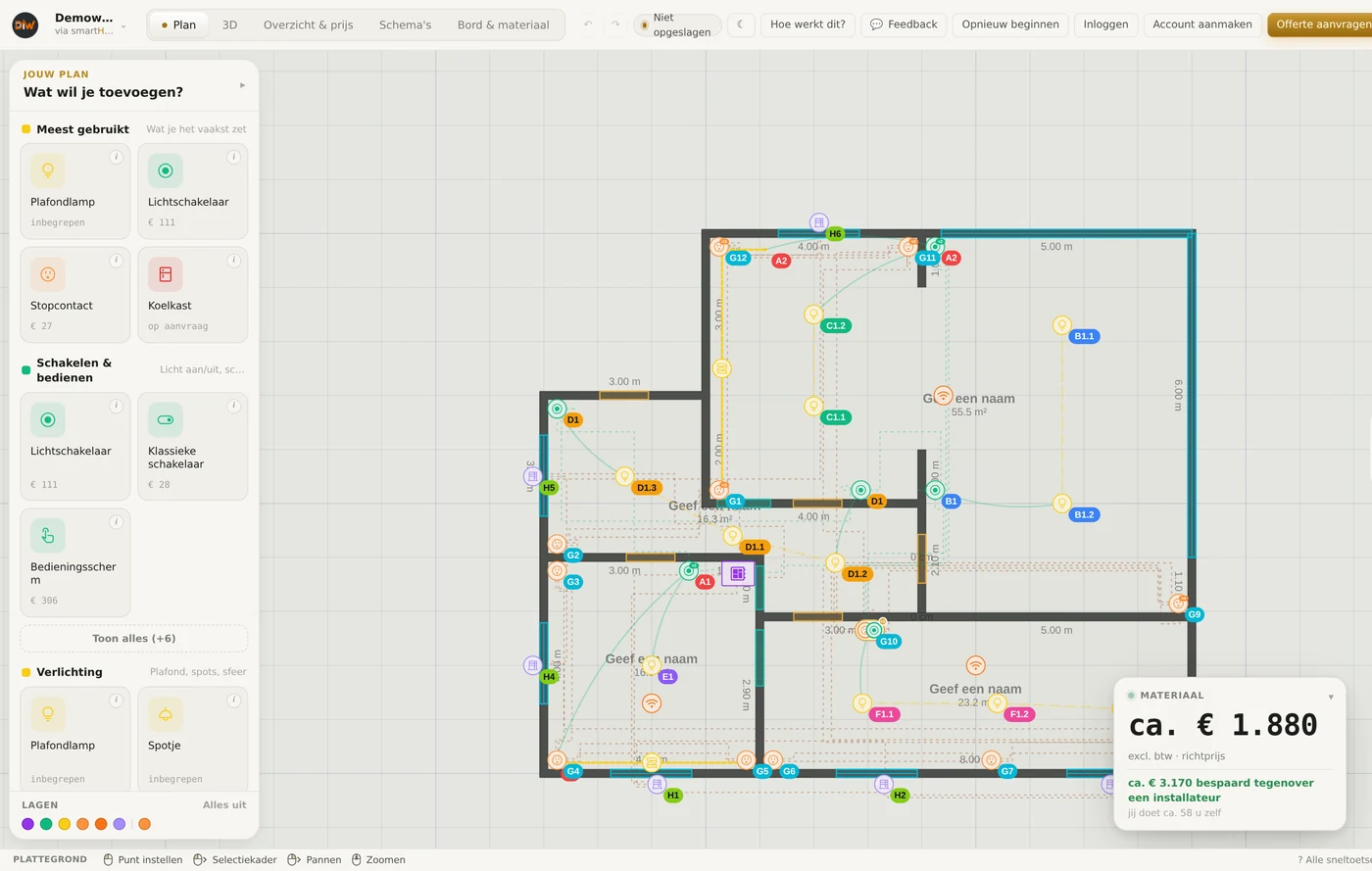

Jij tekent een plan, geen schema
Muren, deuren, ramen. Of je legt je bouwplan eronder en trekt het over.
Punten slepen waar ze komen: lichtpunten, schakelaars, stopcontacten, je bord.
Kringen indelen mag je de tool laten voorstellen, en daarna zelf bijstellen.
Terwijl je tekent, rekent de tool je kringen, kabelsecties en kalibers uit. Je richtprijs en je materiaallijst komen uit hetzelfde plan.
Wat is een eendraadschema?
Een eendraadschema is de tekening van je installatie zoals ze elektrisch in elkaar zit, los van waar de kabels lopen. Bovenaan je aansluiting en je verdeelbord, daaronder elke stroombaan met zijn automaat, zijn differentieel, zijn kabelsectie en de punten die eraan hangen. De naam komt van de tekenwijze: een kabel met meerdere geleiders wordt als één lijn getekend.
Het AREI schrijft het woord als eendraadsschema, met een s in het midden. De meeste mensen schrijven en zoeken het zonder. Hetzelfde document.
Vijf bladen, uit één plan
Elk blad los te downloaden

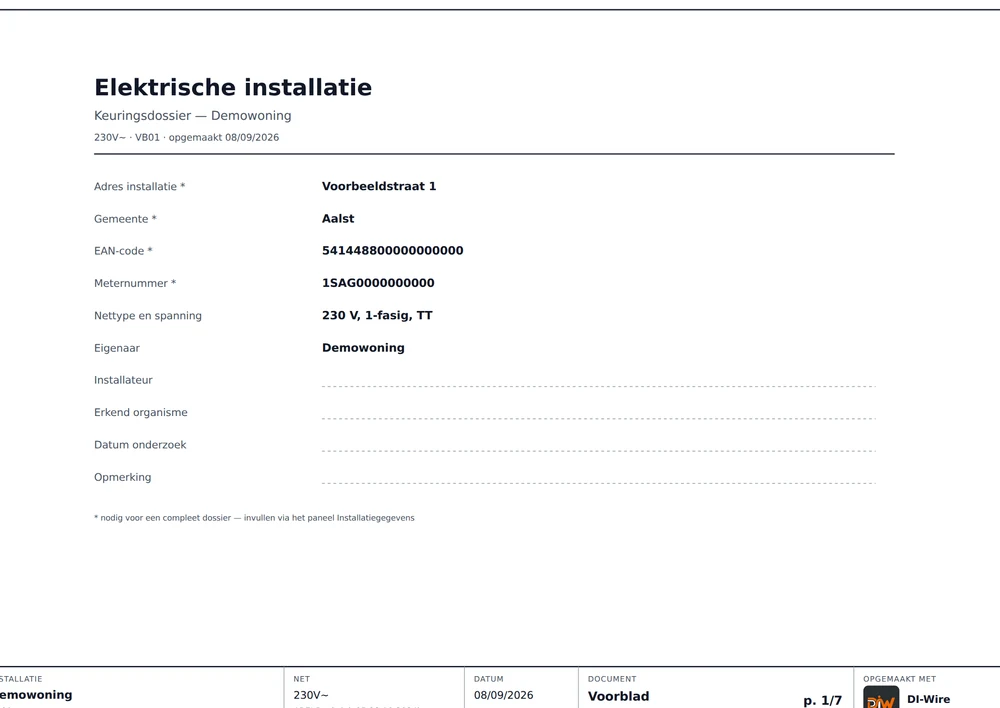

Voorblad
De installatiegegevens die op elk schema horen: adres, gemeente, EAN-code, meternummer, nettype en spanning, plus de eigenaar en het keuringsorganisme zodra je die invult.
Eendraadschema
Je verdeelbord met elke stroombaan eronder: automaat, differentieel, kabelsectie en de genummerde punten die eraan hangen. Bij een groot plan loopt het over meerdere bladen door.

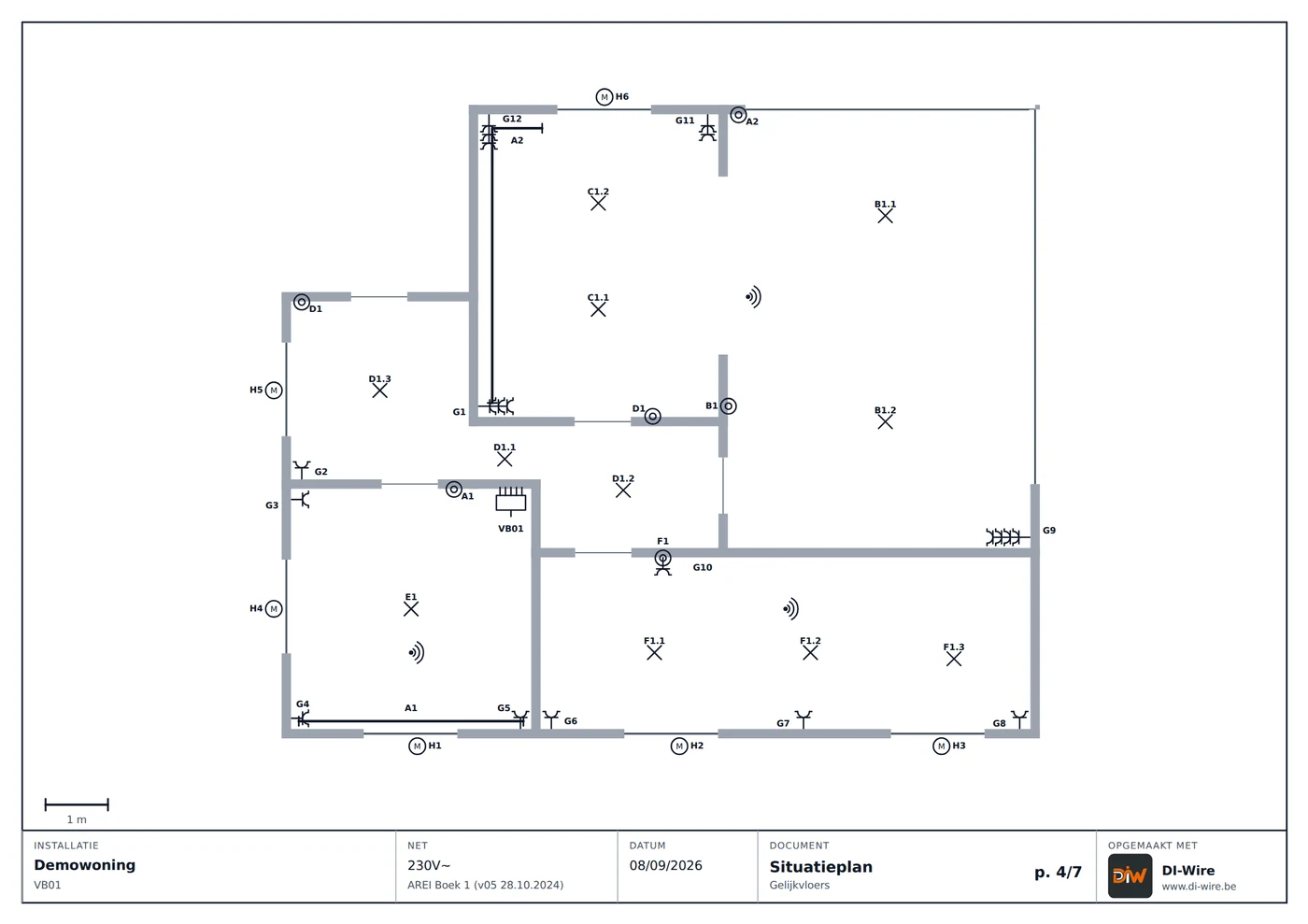

Situatieplan
Eén blad per verdieping: je plattegrond met de symbolen op hun echte plaats, en bij elk punt de letter van zijn stroombaan en zijn nummer.
Lijst kringen
De kringenlijst als tabel: per stroombaan de letter, de beveiliging, de kabelsectie en wat erop zit. Dit is het blad waar de keurder het snelst naar grijpt.

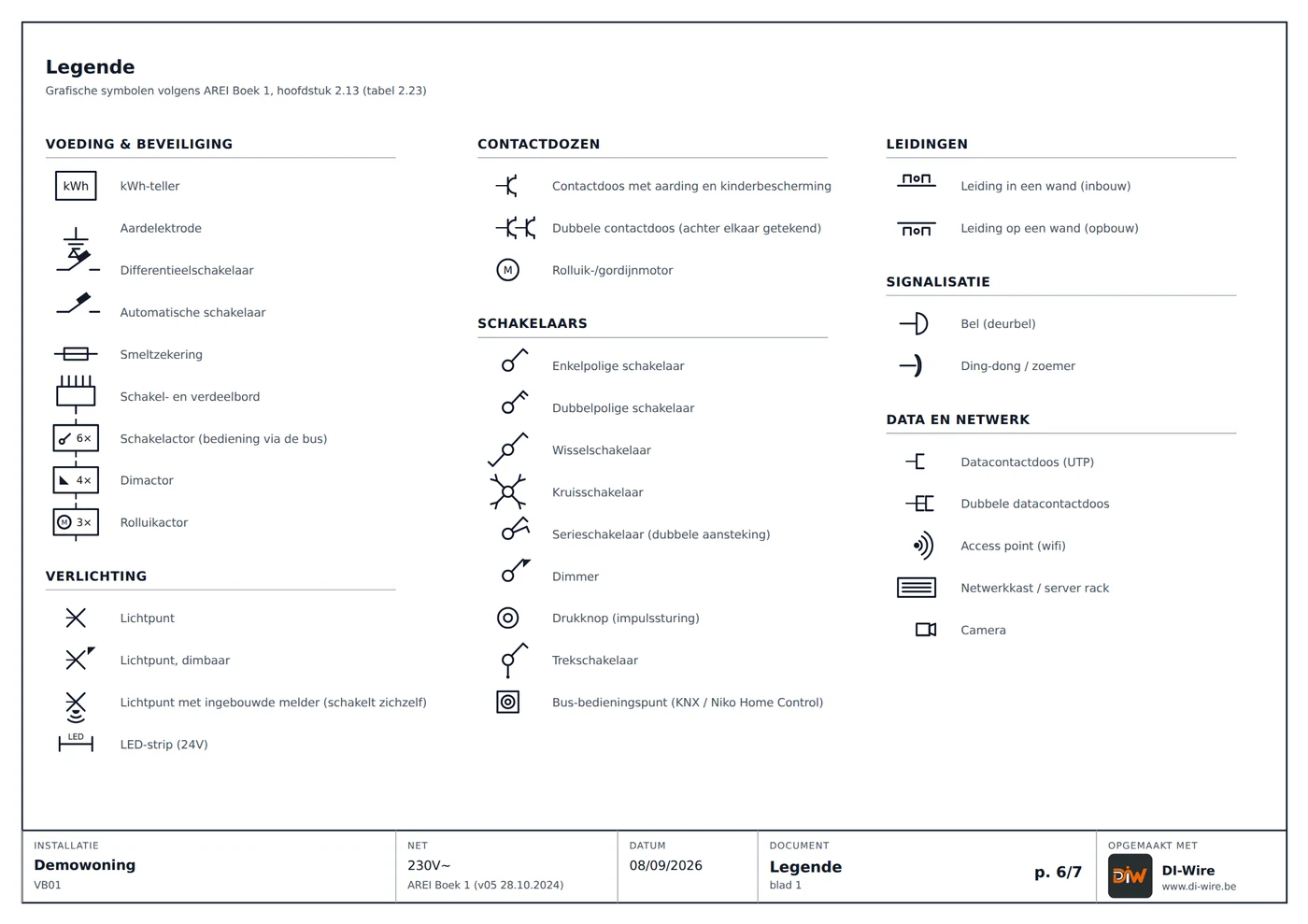

Legende
De gebruikte symbolen met hun betekenis, uit tabel 2.23 van het AREI. Zonder legende moet een keurder raden wat een symbool voorstelt.
Zo maak je het
Vier stappen · je tekent een plan, geen schemaTeken je plattegrond
Muren, deuren en ramen, kamer per kamer. Heb je een bouwplan als afbeelding of PDF, dan leg je dat eronder en trek je de muren over.
Zet je punten
Lichtpunten, schakelaars, stopcontacten, data en je verdeelbord. Je sleept ze op hun plaats in de kamer, meer moet je niet doen.
Deel je kringen in
De tool doet zelf een voorstel per kring en zegt het erbij zolang je het nog niet bevestigd hebt. Je sleept punten naar een andere kring zolang de indeling niet klopt.
Open je schema’s
Wissel naar de weergave Schema’s. Het dossier is er meteen, als A4-bladen, en elk blad kan je als SVG downloaden en afdrukken.
Wat de tool onderweg toepast
AREI Boek 1, versie 05 van 28.10.2024Elke stroombaan krijgt een hoofdletter, en elk lichtpunt, elke contactdoos en elke sturingseenheid een nummer, geteld vanaf de beveiliging van die stroombaan.
De symbolen op het eendraadschema en het situatieplan zijn de officiële: eenpolig, tweepolig, wissel, kruis, dimmer, drukknop, contactdozen, lichtpunten en beveiligingen.
Maximaal acht contactdozen per eindstroombaan, en minstens twee aparte verlichtingskringen zodra je woning meer dan twee lokalen heeft.
Het kaliber van de automaat past bij de doorsnede van de kabel: 1,5 mm² tot 16 A, 2,5 mm² tot 20 A, 4 mm² tot 25 A, en zo verder.
Elk vast toestel van 2600 W of meer, en elke wasmachine, vaatwas, droogkast, kookplaat of oven, krijgt zijn eigen toegekende stroombaan.
Een differentieel van hoogstens 300 mA aan het begin van de installatie, met daaronder hooggevoelige differentiëlen van 30 mA, type A, van minstens 40 A.
Wat je zelf nakijkt
De tool tekent je dossier volgens de regels hierboven, maar ze staat niet in je meterkast. Wat er getekend staat, moet kloppen met wat er hangt, en dat is het enige wat een keurder vaststelt.
- Klopt je kringindeling met je bord
- Staan je installatiegegevens op het voorblad
- Komen secties en kalibers overeen met wat je plaatste
- Leg het schema naast je bord voor de keurder komt
Vragen over je eendraadschema
Staat je vraag er niet bij? Stel ze gerust, je krijgt een antwoord van een mens, niet van een salesfunnel.
Twijfel je welk document je zoekt, dan staan ze op elektrisch schema maken naast elkaar. Het tweede blad van je dossier staat op situatieschema tekenen.
Teken je plan, krijg je schema’s
Gratis, op een computerscherm. Je richtprijs en je materiaallijst rollen er in dezelfde beweging uit.
