Voor de keuring heb je er twee nodig: een eendraadschema en een situatieplan. Er circuleren meer namen dan er documenten zijn, dus hieronder staan ze naast elkaar.
1 van 2

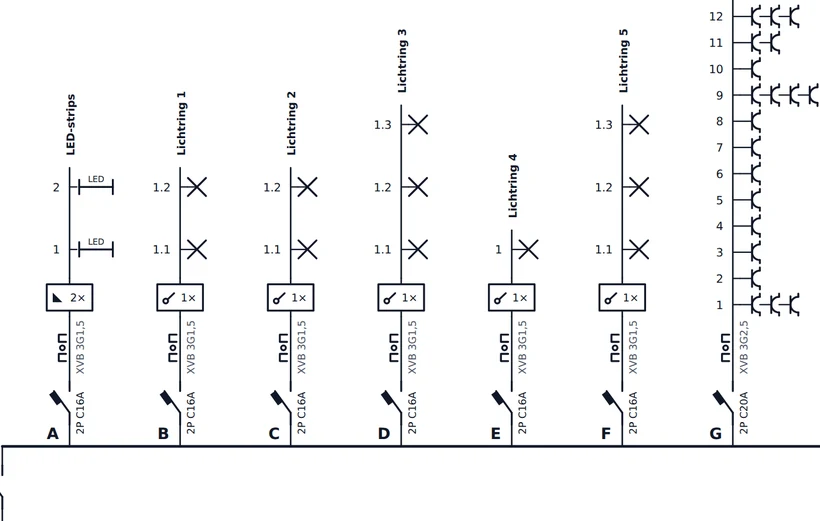

2 van 2Eendraadschema. Je bord en elke stroombaan die eruit vertrekt.
Situatieplan. Waar die punten in je woning liggen.
Je verdeelbord en elke stroombaan die eruit vertrekt, met automaat, differentieel, kabelsectie en de punten die eraan hangen.
Verplicht bij de keuring. Dit is het document dat de keurder als eerste opvraagt.
Hoe je het maakt →

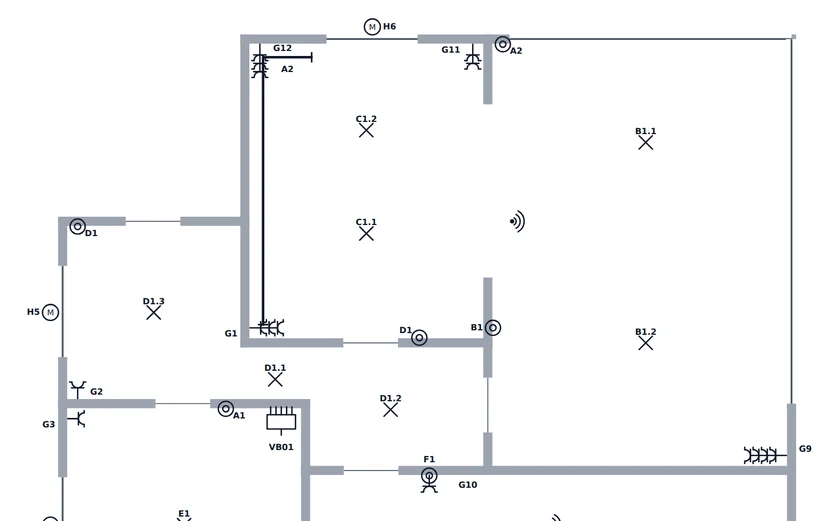

Je plattegrond met elk punt op zijn echte plaats, en bij elk punt de letter van zijn stroombaan en zijn nummer.
Ook verplicht bij de keuring, en het is het blad waarmee je later terugvindt waar een kabel loopt.
Hoe je het maakt →

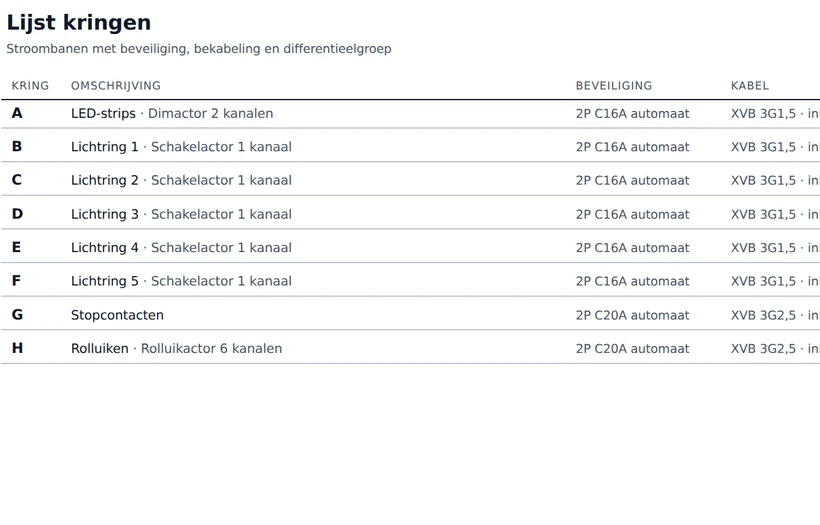

Dezelfde stroombanen als tabel: per kring de letter, de beveiliging, de kabelsectie en wat erop zit.
Niet apart verplicht, maar het is de snelste manier om je installatie na te lopen, en de basis van je materiaallijst.
De bedrading van één schakeling in detail, draad per draad, bijvoorbeeld een wisselschakeling of een kruisschakeling.
Handig terwijl je aan het bedraden bent, maar het is niet wat een keuringsorganisme van je vraagt.
Een tekenprogramma openen en symbool per symbool een schema opbouwen. Dat werkt, maar bij elke wijziging teken je opnieuw, en de nummering op je twee bladen gelijk houden is handwerk. Daar sluipen de fouten in die een keurder vindt.
Je tekent één keer je plattegrond en zet je punten. De kringen volgen daaruit, en het eendraadschema, het situatieplan en de kringenlijst rollen er samen uit, met dezelfde letters en nummers op alle bladen.
